Projekt budowlany na pierwszy rzut oka sprawia wrażenie stosu technicznych rysunków bez związku z przyszłym domem, który będzie się w nim mieszkać. W rzeczywistości jest precyzyjną instrukcją budowy, ułożoną w określonym porządku i zapisaną językiem konwencji graficznych, które po kilkunastu minutach wyjaśnienia stają się zrozumiałe dla każdej osoby z podstawową orientacją przestrzenną. Inwestor, który potrafi czytać projekt, nie musi wiedzieć wszystkiego – musi wiedzieć wystarczająco dużo, żeby kontrolować postęp budowy, wychwycić odstępstwo od projektu i świadomie uczestniczyć w rozmowie z architektem i kierownikiem budowy.
Struktura projektu – co jest w środku i dlaczego
Projekt budowlany domu jednorodzinnego jest zbiorem odrębnych tomów lub oprawień, z których każdy opisuje inny aspekt budynku. Projekt architektoniczno-budowlany to serce całości: opisuje bryłę budynku, układ pomieszczeń, rzuty każdej kondygnacji, elewacje i przekroje. Projekt zagospodarowania terenu to osobna część – rysunek sytuacyjny pokazujący, jak budynek jest ustawiony na działce wobec granic, drogi i sąsiedniej zabudowy. Projekt techniczny (część konstrukcyjna) zawiera obliczenia i rysunki fundamentów, stropów, wiązarów dachowych i innych elementów konstrukcyjnych. Projekt instalacji elektrycznych, sanitarnych i grzewczych to kolejne tomy opisujące trasy mediów.
Przy pierwszym kontakcie z projektem warto przejrzeć go całościowo bez analizowania szczegółów – żeby zrozumieć, co jest gdzie i jak poszczególne części się ze sobą łączą. Strona tytułowa każdego tomu zawiera spis treści i numer rewizji – zawsze sprawdzaj, czy pracujesz na aktualnej wersji, szczególnie po wprowadzaniu zmian w trakcie projektowania.

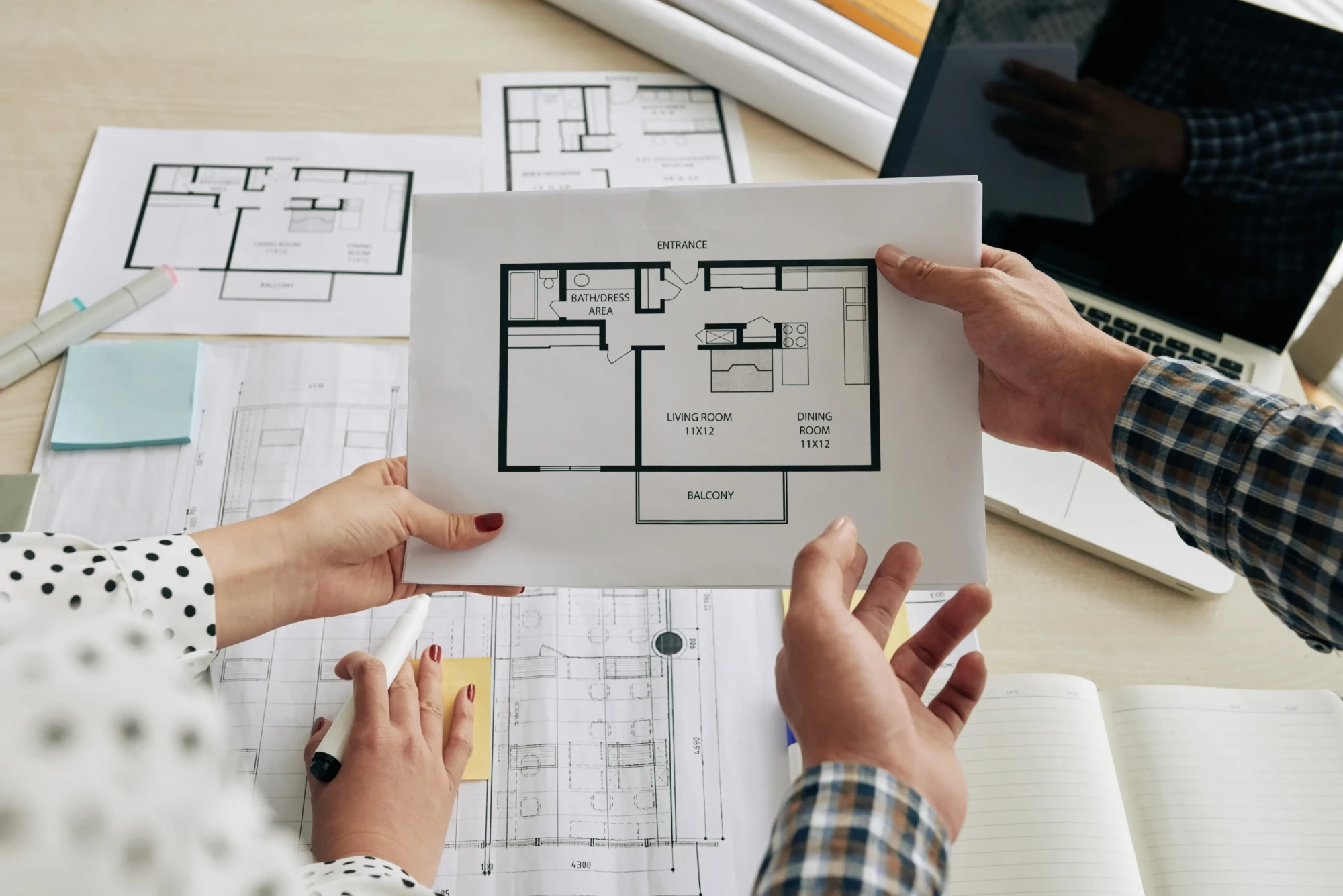

Rzuty – najważniejszy rysunek w całym projekcie
Rzut kondygnacji to poziomy przekrój budynku wykonany na wysokości ok. 1,0-1,2 m od podłogi – płaszczyzna tnąca przechodzi przez wszystkie otwory okienne i drzwiowe, dzięki czemu są widoczne na rysunku. To właśnie rzut daje najpełniejszy obraz funkcjonowania domu i od niego warto zacząć lekturę projektu.
Na rzucie odczytasz rozkład pomieszczeń i ich powierzchnie w metrach kwadratowych (wpisane wewnątrz każdego pomieszczenia), rozmieszczenie ścian nośnych i działowych, kierunek otwierania każdych drzwi (łuk narysowany przy skrzydle wskazuje przestrzeń potrzebną do otwarcia), rozmieszczenie okien (podwójna linia przerywana między ścianami), bieg i kierunek schodów (strzałka wskazuje kierunek „w górę”) oraz oznaczenia instalacji – gniazdek elektrycznych, punktów świetlnych, grzejników i przyłączy wod-kan.
Rozróżnienie ścian nośnych od działowych jest widoczne grubością linii i wypełnieniem przekroju. Ściany nośne rysowane są grubszą linią i zazwyczaj mają ciemniejsze wypełnienie lub kreskowanie – to elementy konstrukcyjne, których nie wolno usuwać bez wyraźnej decyzji konstruktora. Ściany działowe mają cieńszą linię i jaśniejsze wypełnienie – można je modyfikować w granicach uzgodnionych z projektantem, ale i to wymaga zmiany projektu.
Każde pomieszczenie na rzucie ma przypisany numer lub nazwę i często oznaczenie kierunku ekspozycji okien. To ważne przy analizie nasłonecznienia: salon z oknami na południe i zachód daje optymalne warunki w ciągu dnia i wieczorami, sypialnia z ekspozycją wschodnią jest doświetlona rano i ciemna wieczorem.
Skala i wymiary – jak nie popełnić błędu pomiarowego
Każdy rysunek w projekcie ma podaną skalę w tabelce podpisowej lub w opisie rysunku. Skala 1:100 oznacza, że 1 cm na papierze odpowiada 100 cm (1 metrowi) w rzeczywistości. Skala 1:50 to dwukrotnie większy rysunek niż 1:100 – szczegółowe rysunki detali i połączeń.
Zasadnicza reguła: nigdy nie mierz bezpośrednio na rysunku i nie przeliczaj skali własnoręcznie. Wymiary są na rysunku wpisane wprost jako liczby, i to one są wiążące. Rysunek drukowany na innym formacie papieru niż oryginalny może być nieznacznie zniekształcony – skala wydruku a skala rysunku mogą się nie zgadzać. Zawsze korzystaj z wymiarów wpisanych cyframi.
Wymiary na rzutach podawane są zazwyczaj w milimetrach bez jednostki (np. „3200” oznacza 3200 mm = 3,20 m) albo w metrach z przecinkiem dziesiętnym. Sprawdź, którą konwencję stosuje twój projekt – jest to podane w informacji ogólnej lub opisach rysunków.
Przy analizie wymiarów sprawdzaj nie tylko powierzchnię pomieszczenia, ale też szerokości przejść i korytarzy. Koytarz o szerokości 90 cm jest wystarczający dla jednej osoby, ale trudny do przeniesienia mebli. Łazienka 2,4×1,6 m wygląda na rzucie na akceptowalną, ale po wstawieniu wanny, WC, umywalki i szafki może być ciasna. Przejdź projekt jak „architektoniczny walk” – wejdź na rzut wyobraźnią i sprawdź, czy codzienne czynności są wygodne przy tych wymiarach.
Przekroje – co widać w pionowym cięciu budynku
Przekrój to rysunek budynku „przeciętego” pionową płaszczyzną. Na rysunku widoczne są wszystkie warstwy przegrody – od fundamentu po kalenicę – ujawnione przez to imaginacyjne cięcie. Przekroje uzupełniają rzuty o trzeci wymiar: wysokości pomieszczeń, poziomy podłóg i sufitów, konfigurację dachu.
Kluczowe informacje, które odczytujesz z przekroju, to poziomy posadzek wyrażone jako rzędne – liczby opisujące wysokość nad przyjętym poziomem odniesienia (zazwyczaj +0,00 to poziom posadzki parteru). Rzędna „0,00” i „3,10” oznacza, że między poziomem parteru a poziomem piętra jest 3,10 m wysokości kondygnacji. Rzędna „+0,30” przy dolnej krawędzi fundamentu i „-1,20” przy spodzie ławy fundmaentowej wskazuje głębokość posadowienia.
Na przekroju widać też grubości przegród i ich warstwy – ściana zewnętrzna z izolacją, strop z warstwą wykończeniową, dachu. Przy porównaniu projektu z ustaleniami MPZP sprawdza się wysokość budynku mierzoną zgodnie z definicją w planie miejscowym (zazwyczaj od poziomu terenu do kalenicy lub gzymsu) – ta wartość widnieje właśnie na przekroju.
Elewacje – jak dom wygląda z zewnątrz
Elewacje to cztery rysunki – od strony północnej, południowej, wschodniej i zachodniej – pokazujące wygląd zewnętrzny budynku z każdej strony. To tutaj sprawdzasz proporcje budynku, rozmieszczenie okien w kontekście fasady, kształt i kierunek dachu, a w projektach z opisem materiałów – też wykończenie elewacji.
Przy porównywaniu elewacji z wymaganiami MPZP sprawdzaj kąt nachylenia dachu (podany na elewacji lub w opisie), kierunek kalenicy (czy przebiega zgodnie z wymaganiem planu), i wysokość budynku w kilku charakterystycznych punktach.
Elewacje pokazują też, jak wygląda budynek „z ulicy” i „od ogrodu” – warto to skonfrontować z fizyczną wizytą na działce, żeby ocenić, jak elewacja wpisuje się w otoczenie i jak padnie na nią słońce w różnych porach dnia.
Projekt zagospodarowania terenu – działka i budynek razem
Projekt zagospodarowania terenu (PZT) to rysunek sytuacyjny – rzut całej działki z zaznaczoną lokalizacją budynku, dojazdem, przyłączami i innymi elementami zagospodarowania. To dokument kluczowy dla formalności: to na jego podstawie organ architektoniczno-budowlany sprawdza zgodność projektu z MPZP.
Na PZT sprawdzasz odległości budynku od granic działki i od drogi – wyrażone w metrach. Odległość co najmniej 3 m od granicy działki dla ściany z oknami i 1,5 m dla ściany bez okien to minimalny wymóg wynikający z przepisów. MPZP może narzucać większe odległości przez linię zabudowy.
Na PZT widoczne są też trasy przyłączy – elektrycznego, wody, kanalizacji, gazu – zaznaczone liniami z odpowiednimi symbolami i opisem. To ważne przy planowaniu prac ziemnych, żeby nie naruszać istniejących instalacji sieciowych.
Orientacja budynku na działce – gdzie są wejście główne i garażowe, jak jest ustawiony taras i ogród – jest widoczna właśnie na PZT. Sprawdź, czy kierunek wejścia jest logiczny względem drogi dojazdowej i czy tarasy mają dobrą ekspozycję słoneczną.
Projekt techniczny – co inwestor powinien wiedzieć o konstrukcji
Projekt konstrukcyjny jest najtrudniejszą częścią dla laika, ale kilka elementów warto umieć zidentyfikować nawet bez specjalistycznej wiedzy.
Fundament – plan fundamentów pokazuje rozmieszczenie i wymiary ław lub płyty fundamentowej. Sprawdź, czy fundament sięga poniżej strefy przemarzania gruntu dla twojego regionu (mapy stref termicznych znajdziesz w projekcie lub normie PN-81/B-03020). Głębokość posadowienia widoczna jest na przekroju fundamentów jako rzędna spodu ławy.
Ściany i słupy nośne na rzutach i przekrojach konstrukcyjnych mają zaznaczone zbrojenia – pionowe pręty i strzemiona. Wymiary zbrojenia (np. „4ø12” oznacza cztery pręty średnicy 12 mm) podają konstruktorzy na rysunkach detali. Inwestorowi nie jest potrzebna umiejętność czytania schematów zbrojenia, ale warto wiedzieć, że zmiany w elementach konstrukcyjnych – wyburzenie ściany, przebicie nowego otworu – wymagają projektu zamiennego podpisanego przez konstruktora.
Stropy i wieńce obwodowe na rysunkach konstrukcyjnych to informacje dla ekipy murarskiej i betoniarskiej. Kierownik budowy powinien sprawdzać zgodność z projektem przy każdym etapie betonowania.
Projekt instalacji – gdzie co jest i dlaczego to ma znaczenie
Rysunki instalacyjne pokazują trasy przewodów elektrycznych, rur wodno-kanalizacyjnych i instalacji grzewczej. Dla inwestora kluczowe są dwie kwestie: rozmieszczenie gniazdek i punktów instalacyjnych na rzucie oraz trasy głównych pionów i poziomów instalacji wodnej.
Przy planowaniu układu mebli sprawdź na projekcie instalacyjnym lub architektonicznym, gdzie zaznaczone są gniazdka elektryczne i antenowe. Gniazdko za planowaną sofą dostępne wyłącznie przez przestawienie sofy to błąd, który można wykryć przed malowaniem – i korekta jest tania. Po zamurowaniu ściany korekta jest droga.
Trasy pionów kanalizacyjnych są kluczowe przy planowaniu ewentualnych zmian w układzie łazienki. Pion kanalizacyjny „zaklęty” w ścianie wyznacza granicę, poza którą łazienka nie może się „przesunąć” bez drożącej przebudowy pionu.
Jak korzystać z projektu na budowie
Projekt jest dokumentem żywym przez cały czas budowy – nie tylko do urzędu i na stół do podpisania. Warto wyrobić sobie nawyk regularnego porównywania stanu budowy z projektem, szczególnie przy przejściach między etapami.
Gdy ekipa przygotowuje zbrojenie fundamentów lub stropu – sprawdź na projekcie konstrukcyjnym, czy rozmieszczenie słupków i strzemion zgadza się z rysunkiem. Gdy murarz stawia ściany – sprawdź na rzucie, czy ściany nośne są w prawidłowych miejscach i czy otwory drzwiowe i okienne mają właściwe wymiary. Gdy instalator kładzie rury – sprawdź, czy trasy odpowiadają projektowi instalacyjnemu.
Każde istotne odstępstwo od projektu wymaga decyzji architekta lub kierownika budowy i w przypadku zmian w elementach nośnych – projektu zamiennego zatwierdzonego przez organ architektoniczno-budowlany. Zmiany „na własną rękę” bez dokumentacji tworzą ryzyko problemów przy odbiorze budynku.
Dokumentuj postęp budowy fotograficznie przed zamknięciem każdej przegrody – szczególnie zbrojenie przed zalaniem betonem, instalacje przed zamurowaniem i hydroizolację przed przykryciem. Te zdjęcia z datą mogą być kluczowym dowodem przy ewentualnych sporach z ekipą lub ubezpieczycielem.
