Budynek może mieć znakomicie izolowane ściany, nowoczesne okna i szczelny dach, a mimo to w narożniku przy podłodze pojawi się ciemna plama pleśni, parapet będzie stale zimny, a rachunki za ogrzewanie będą wyższe niż wynikałoby z obliczeń projektowych. Wszystkie te zjawiska mają wspólną przyczynę: przerwa w ciągłości izolacji termicznej, przez którą ciepło ucieka wielokrotnie szybciej niż przez pozostałą część przegrody.
Fizyka mostka – dlaczego jedno słabe miejsce psuje cały układ
W jednorodnej przegrodzie ciepło przepływa prostopadle do jej powierzchni – od strony ciepłej do zimnej, równomiernie na całej powierzchni. W miejscu, gdzie pojawia się materiał o wyższej przewodności cieplnej (żelbet zamiast ściany, stalowy kołek zamiast pianki, ościeże zamiast ramy okiennej), linie przepływu ciepła zagęszczają się i „zwijają” ku temu miejscu. Ciepło szuka drogi najmniejszego oporu i zawsze znajdzie tę drogę – jeśli wieniec żelbetowy ma współczynnik przewodzenia λ = 2,0 W/(m·K), a otaczający go beton komórkowy λ = 0,10 W/(m·K), ciepło przechodzi przez wieniec dwudziestokrotnie szybciej.
Ilościowo mostki termiczne opisuje się liniowym współczynnikiem przenikania ciepła ψ (psi) wyrażanym w W/(m·K). Mostek liniowy biegnie wzdłuż pewnej długości – np. wzdłuż całej długości wieńca stropowego lub wzdłuż całej szerokości budynku przy balkonie. ψ = 0,10 W/(m·K) dla mostka o długości 30 m budynku daje dodatkową stratę ciepła 3 W/K – co przy różnicy temperatur 30°C między zimą a wnętrzem oznacza 90 W strat przez ten jeden detal, przez cały czas grzewczy.
Mostki punktowe (np. metalowe kołki kotwiczne przez izolację) opisywane są współczynnikiem χ (chi) w W/K – każdy punkt traci określoną ilość ciepła niezależnie od długości.
Konsekwencją lokalnego wychłodzenia powierzchni jest kondensacja pary wodnej. Jeśli temperatura powierzchni wewnętrznej ściany spada poniżej punktu rosy powietrza w pomieszczeniu (zazwyczaj 10-14°C przy typowej wilgotności 50-60% i temperaturze pokojowej 20°C), para skrapla się na ścianie. Stała wilgoć to idealne środowisko dla pleśni Cladosporium, Aspergillus i Penicillium, która pojawia się w ciągu kilku tygodni.
Połączenie ściany z fundamentem – most zimna od dołu
Strefa cokołowa, gdzie ściana zewnętrzna spotyka się z fundamentem i z poziomem terenu, jest jednym z najczęściej zaniedbywanych obszarów. Beton fundamentu i ławy fundamentowej ma λ = 1,7-2,0 W/(m·K) – wielokrotnie wyższe niż styropian czy beton komórkowy. Bez ciągłości izolacji zimno przenika od ziemi przez fundament do dolnej partii ściany.
Objawem tego mostka są chłodne ściany przy podłodze, szczególnie w narożnikach pomieszczeń, i nierzadko widoczna wilgoć lub pleśń na wysokości 20-50 cm od podłogi w pierwszym zimie po zamieszkaniu.
Prawidłowe rozwiązanie to ciągłość izolacji pionowej fundamentu z poziomą podłogi (styropian pod wylewką) bez przerwy. Izolacja pionowa XPS na fundamencie powinna sięgać do głębokości przemarzania i łączyć się z izolacją poziomą płyty lub ze styropianem pod wylewką przez zakładkę lub uszczelnienie. Cokół nad terenem izolowany jest styropianem EPS lub XPS – zazwyczaj pasem 50-80 cm powyżej terenu – który ciągłe łączy się z systemem ETICS na ścianie powyżej.
Wieńce żelbetowe i nadproża – mostki liniowe biegnące przez cały budynek
Wieniec obwodowy w każdej kondygnacji obejmuje cały obwód budynku – to liniowy mostek o łącznej długości równej obwodowi budynku pomnożonemu przez liczbę kondygnacji. Przy budynku o obwodzie 46 m i dwóch kondygnacjach to niemal 100 metrów mostka, który przy braku ocieplenia generuje kilkadziesiąt watów strat przez każdy stopień różnicy temperatur.
Tradycyjne nadproża żelbetowe mają ten sam problem – przekrój betonu ze stalą ciągnie zimno z zewnątrz prosto przez ścianę do wnętrza pomieszczenia.
Rozwiązania dla wieńców są dwa. Pierwsze to wieniec wewnętrzny – zamiast żelbetowego wieńca przez całą grubość ściany, żelbet umieszcza się jedynie w środkowej lub wewnętrznej części, a od zewnątrz pozostawia się pas betonu komórkowego lub wkłada bloczek z tworzywa sztucznego (termoizolacyjny wkład wieńcowy). Drugie rozwiązanie to ETICS – system ociepleń od zewnątrz przykrywa wieniec izolacją, „przerywając” mostek od strony zewnętrznej.
Ciepłe nadproże to prefabrykowany element ceramiczny lub z betonu komórkowego z wypełnieniem termoizolacyjnym, który zastępuje tradycyjną belkę żelbetową. Ciepłe nadproże ma ciągłość materiałową ze ścianą i nie tworzy wyraźnego mostka.
Balkony i loggie – najsilniejszy mostek w budynku
Balkon wychodzący poza bryłę budynku to klasyczny „most zimna”. Płyta balkonowa jest zazwyczaj przedłużeniem stropu żelbetowego – ten sam materiał (λ ≈ 1,7 W/(m·K)) bez żadnej przerwy termicznej przechodzi ze strefy ogrzewanej do nieogrzewanej przestrzeni zewnętrznej.
Wartość ψ dla balkonu bez izolacji sięga 0,8-1,2 W/(m·K). Przy szerokości budynku 10 m mostek balkonu generuje 8-12 W na każdy stopień różnicy temperatur – to jeden z największych pojedynczych mostków w budynku mieszkalnym.
Rozwiązaniem są termoizolacyjne łączniki balkonowe (Schöck Isokorb, HALFEN HIT i inne). To prefabrykowane elementy ze stali nierdzewnej lub włókna szklanego z wkładką izolacyjną, przenoszące siły (momenty, ścinanie) z płyty balkonowej na strop przy znacząco ograniczonej przewodności cieplnej. Łączniki montuje się w szalunku przed betonowaniem stropu – w gotowym budynku nie ma możliwości ich wstawienia bez rozbiórki. Koszt łączników to kilkaset do kilku tysięcy złotych za metr bieżący złącza, zależnie od klasy i producenta, ale oszczędność energii i wyeliminowanie ryzyka kondensacji przy balkonie w pełni to uzasadniają przy nowych budynkach.
Przy balkonach istniejących bez łączników jedynym rozwiązaniem ograniczającym mostek jest ocieplenie płyty balkonowej od spodu, od góry lub z obu stron – co zmniejsza mostek, ale go nie eliminuje.
Montaż okien i drzwi – mostek, który znika za framugą
Okno wbudowane w ścianę stwarza mostek przy ościeżu – strefie między ramą okienną a murem. Jeśli ościeże nie jest ocieplone lub jest niedostatecznie izolowane, temperatura jego wewnętrznej powierzchni zimą spada wyraźnie poniżej reszty ściany. Kondensacja przy futrynie okiennej, ciemne ślady przy ramie okiennej to typowe objaw tego mostka.
Prawidłowy montaż okna w systemie ETICS polega na wysunięciu ramy przed lico ściany (na konsole montażowe lub naddatek w warstwie izolacji) tak, żeby izolacja zewnętrzna mogła „owinąć” ościeże i ramę okienną. Minimalne ocieplenie ościeża po zamontowaniu okna i przed przykryciem tynkiem wynosi 2-3 cm styropianu lub wełny.
Uszczelnienie między ramą a ościeżem musi być trójwarstwowe: od wewnątrz paroszczelna taśma rozprężna lub folia, w środku pianka montażowa lub wełna, od zewnątrz paroprzepuszczalna taśma odporna na warunki atmosferyczne. Sama pianka bez uszczelnienia taśmami to jeden z najczęstszych błędów montażowych prowadzących do lokalnych wychłodzeń i infiltracji powietrza przy ramie.
Narożniki zewnętrzne – geometria jako źródło problemu
Narożniki budynku mają zwiększone straty ciepła nawet przy perfekcyjnej izolacji – wynika to z geometrii. Na narożniku zewnętrznym powierzchnia zewnętrzna (oddająca ciepło) jest większa niż wewnętrzna (odbierająca ciepło z pomieszczenia), co powoduje, że temperatura wewnętrzna narożnika jest niższa niż temperatura środkowej części ściany przy tym samym układzie izolacji.
Przy ścianie murowanej bez ocieplenia temperatura wewnętrzna narożnika przy temperaturze zewnętrznej -15°C może wynosić 7-9°C, podczas gdy środek ściany ma 12-14°C. Przy 50% wilgotności powietrza w pomieszczeniu punkt rosy wynosi ok. 9°C – czyli narożnik jest na granicy kondensacji. To wyjaśnia, dlaczego pleśń zaczyna się od narożników.
Rozwiązanie: przy stosowaniu ETICS pasy izolacji w narożniku muszą być ułożone bez przerw, z zakładem na sąsiednią ścianę, a ich grubość nie może być mniejsza niż na płaskiej ścianie. Siatka zbrojąca w narożniku musi mieć odpowiedni przekrop. Każda przerwa lub skrócenie grubości izolacji w narożniku wzmacnia mostek geometryczny.
Kołki do mocowania izolacji – mostki punktowe
Każdy kołek stalowy lub z tworzywa sztucznego przebijający warstwę izolacji to mostek termiczny punktowy. Przy kołkach z metalowym trzpieniem współczynnik χ sięga 0,002-0,005 W/K. Przy 6-8 kołkach na m² daje to dodatkowe straty rzędu 0,012-0,040 W/(m²·K) – co przy U ściany na poziomie 0,15 W/(m²·K) stanowi dodatkowe 8-27% strat. Przy stosowaniu kołków z tworzywem sztucznym lub szkłem kompozytowym zamiast stali χ spada 10-50 razy. Kołki z „parasolem” izolacyjnym – czapeczką styropianową nakrywającą łepek kołka po zagłębieniu go w izolacji – eliminują mostek punktowy przy powierzchni niemal całkowicie.
Wykrywanie mostków – termografia i test szczelności

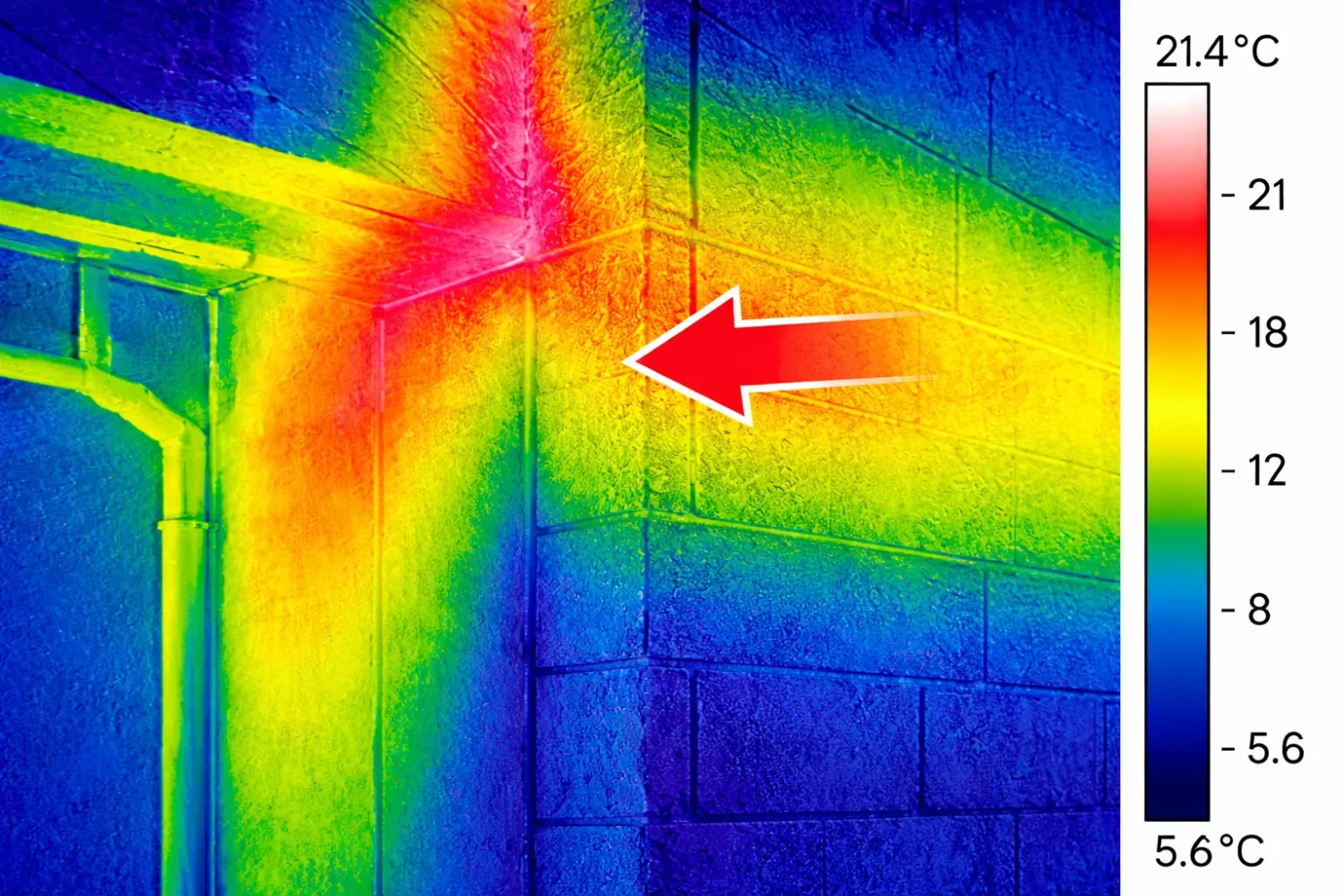

Gotowy budynek można zbadać pod kątem mostków termicznych kamerą termowizyjną. Badanie przeprowadza się przy różnicy temperatur między wnętrzem a zewnętrzem co najmniej 10-15°C (zimna noc, ogrzewany budynek). Kamera pokazuje rozkład temperatury na powierzchniach ścian – miejsca o niższej temperaturze są potencjalnymi mostkami lub nieszczelnościami.
Wyniki termografii są wiarygodne wyłącznie przy stabilnych warunkach termicznych (kilka godzin od ostatniego intensywnego nasłonecznienia) i przy odpowiednim różnicy temperatur. Certyfikowany audytor energetyczny z kamerą termowizyjną potrafi zlokalizować mostki, nieszczelności i miejsca wilgoci za jedną wizytą.
Test Blower Door (badanie szczelności budynku według normy EN ISO 9972) mierzy, ile powietrza infiltruje przez nieszczelności przy sztucznie wytworzonym ciśnieniu. Nie lokalizuje mostków termicznych wprost, ale ujawnia nieszczelności, które współistnieją z mostkami i potęgują straty energii przez konwekcję.
Wpływ mostków na zapotrzebowanie energetyczne – ile to kosztuje
W budynku energooszczędnym, gdzie U ścian wynosi 0,15 W/(m²·K), a okien 0,9 W/(m²·K), mostki termiczne mogą odpowiadać za 20-30% całkowitych strat ciepła przez przegrody zewnętrzne. W budynku z lat 90. bez ocieplenia, gdzie U ścian wynosi 0,8-1,2 W/(m²·K), udział mostków jest relatywnie mniejszy – kilka procent – bo straty przez ściany i tak są ogromne.
Paradoksalnie, im lepsza jest izolacja budynku, tym większe jest relatywne znaczenie mostków termicznych. W domu pasywnym, gdzie zapotrzebowanie na ciepło jest minimalne, niezaizolowany balkon może odpowiadać za 10-15% całości strat ciepła. Stąd tak duże znaczenie łączników balkonowych i dokładności detali przy budownictwie energooszczędnym i pasywnym.
Likwidacja kluczowych mostków termicznych przy termomodernizacji (docieplenie ETICS, ocieplenie fundamentów, wymiana okien z prawidłowym montażem) przynosi oszczędności energii rzędu 30-60% w zależności od wyjściowego stanu budynku. To jedno z najtańszych i najskuteczniejszych działań termomodernizacyjnych – szczególnie gdy jest planowane razem z dociepleniem ścian, bez dodatkowych mobilizacji ekip i rusztowań.
