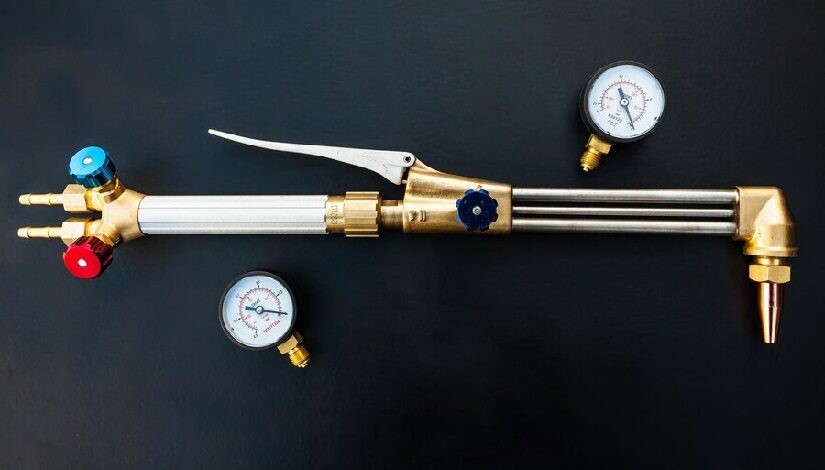

Palnik inżektorowy to typ palnika gazowego, w którym powietrze potrzebne do spalania jest zasysane samoczynnie przez strumień gazu – bez wentylatora, dmuchawy ani zewnętrznego zasilania powietrzem. To odróżnia go od palników nadmuchowych (wymuszone dostarczanie powietrza przez wentylator) i stawia go w kategorii palników atmosferycznych. Proste w budowie, tanie w eksploatacji i niezależne od zasilania elektrycznego – dlatego stosuje się je w kotłach grzewczych, kuchenkach, piecach przemysłowych i palnikach ręcznych do prac technicznych.
Zasada działania opiera się na efekcie Venturiego. To samo zjawisko fizyczne, które sprawia, że woda wciągana jest do rozpylacza spryskiwacza ogrodowego. Gaz płynący pod ciśnieniem przez zwężenie dyszy przyspiesza, ciśnienie statyczne spada i to podciśnienie zasysa powietrze z otoczenia. Mieszanka gazu z powietrzem trafia do komory mieszania, wyrównuje proporcje i dopiero wtedy spala się na głowicy palnika.
Budowa palnika inżektorowego – elementy i ich funkcje
Każdy palnik inżektorowy składa się z kilku elementów, których dobór i wykonanie decydują o jakości spalania.
Dysza gazowa to precyzyjnie wykonany otwór kalibrowany (lub wymienny dysk z otworem), przez który gaz z instalacji przepływa pod ciśnieniem roboczym. Średnica dyszy jest dobierana do rodzaju gazu i ciśnienia zasilania – zmiana gazu (np. z ziemnego na propan) wymaga wymiany dyszy, bo mają różne ciepło spalania i wymagają innych proporcji gazu do powietrza. Standardowe ciśnienie robocze dla gazu ziemnego GZ-50 wynosi 20 mbar, dla propanu LPG – 37 mbar.
Inżektor lub rura mieszania to kanał, w którym strumień gazu z dyszy tworzy podciśnienie i zasysa powietrze pierwotne. Geometria inżektora – długość, średnica wylotowa, kąt rozszerzenia – determinuje ilość zasysanego powietrza. Stosunek powietrza zasysanego przez inżektor do powietrza teoretycznie potrzebnego do spalania to tak zwany współczynnik aspiracji, zazwyczaj 0,4-0,7 dla palników atmosferycznych. Oznacza to, że część powietrza (drugorzędowe) musi dotrzeć do płomienia już po opuszczeniu głowicy, z otoczenia.
Komora mieszania to przestrzeń, w której gaz i powietrze pierwotne wyrównują się przed wejściem do głowicy. Jej objętość i kształt wpływają na jednorodność mieszanki – za krótka komora daje nierównomierny płomień i zwiększa emisję CO.
Głowica palnika to element, na którym miesza się z powietrzem wtórnym i spala mieszanka. Może mieć formę wielootworowej płyty z drobnymi szczelinami lub kanałami (palniki kuchenne, grzejniki), cylindra ceramicznego z porami (palniki promiennikowe), lub rury z otworami ułożonymi w rzędach (palniki liniowe w piecach).
Regulator powietrza pierwotnego – prosty zasuwkowy lub obrotowy element przy wlocie powietrza do inżektora – pozwala na regulację stosunku gaz/powietrze przez zmianę przekroju otworu zasysającego. To jedyny ręczny parametr regulacji w palnikach atmosferycznych.
Efekt Venturiego – jak naprawdę działa zasysanie powietrza?
Zasada Bernoulliego, na której oparty jest efekt Venturiego, mówi, że suma energii kinetycznej i potencjalnej cząstki płynu jest stała wzdłuż linii prądu. Gdy gaz przepływa przez zwężenie dyszy, jego prędkość rośnie – ale energia całkowita jest stała, więc ciśnienie statyczne spada. To spadek ciśnienia poniżej atmosferycznego powoduje napływ powietrza przez wlot inżektora.
Ilość zasysanego powietrza zależy od różnicy ciśnień między otoczeniem a wnętrzem inżektora, co z kolei zależy od prędkości gazu na wylocie dyszy – a ta od ciśnienia zasilania i średnicy dyszy. Dlatego zmiana ciśnienia zasilania bez wymiany dyszy zmienia ilość zasysanego powietrza i przesuwa skład mieszanki. Wzrost ciśnienia powyżej nominalnego daje mieszankę bogatą w gaz (niedostatek powietrza, spalanie niecałkowite, CO), spadek ciśnienia – mieszankę ubogą (możliwy zaniku płomienia przy zbyt małym przepływie gazu).
Współczynnik nadmiaru powietrza lambda – kluczowy parametr spalania
Lambda (λ) to stosunek faktycznie dostarczonego powietrza do powietrza teoretycznie potrzebnego do spalenia danej ilości gazu. Przy λ = 1 mieszanka jest stechiometryczna – dokładnie tyle powietrza, ile wynika z reakcji chemicznej spalania. Przy λ > 1 – powietrze jest w nadmiarze (spalanie ubogie), przy λ < 1 – niedobór powietrza (spalanie bogate, ryzyko CO).
Palniki atmosferyczne pracują z λ = 1,2 do 1,5 w warunkach nominalnych. Nadmiar powietrza jest konieczny, bo powietrze wtórne dopływa do płomienia dyfuzyjnie – nie jest wcześniej wymieszane z gazem. Żeby zapewnić kompletne spalanie, musi być go więcej niż minimum teoretyczne.
Dla porównania: palniki nadmuchowe pracują precyzyjniej, z λ bliższym 1,1-1,2, bo powietrze jest dozowane mechanicznie przez wentylator z przepustnicą. Daje to wyższy współczynnik sprawności kotła (mniej strat przez odprowadzanie nadmiaru ciepłego powietrza spalinowego) i niższe emisje NOx.
Wartość lambda można zmierzyć analizatorem spalin przez pomiar zawartości O₂ lub CO₂ w spalinach. To rutynowe badanie przy serwisowaniu kotłów gazowych i regulacji palnika do optymalnych parametrów.
Rodzaje palników inżektorowych i ich charakterystyka
Nie każdy palnik inżektorowy wygląda tak samo i nie każdy pracuje w tych samych warunkach.
Palniki atmosferyczne do kotłów grzewczych to podstawowy typ stosowany przez dekady w kotłach konwencjonalnych z otwartą komorą spalania. Pobierają powietrze z pomieszczenia kotłowni i odprowadzają spaliny grawitacyjnie lub z wymuszonym ciągiem. Ich wady – wrażliwość na niedostateczną wentylację kotłowni i ograniczone możliwości modulacji mocy – sprawiają, że w nowoczesnych kotłach kondensacyjnych są zastępowane palnikami nadmuchowymi z modulacją.
Palniki cylindryczne i ramowe do pieców ceramicznych, ceglarskich i wapiennych to palniki wysokotemperaturowe, gdzie głowica pracuje przy temperaturach płomienia 1400-1600°C. Wymagają materiałów głowicy odpornych na takie warunki – ceramika mullitowa lub korundowa zamiast metalu.
Palniki promiennikowe (infra-czerwone) to konstrukcja, w której spalanie zachodzi w porowatej matrycy ceramicznej lub metalowej siatce. Płomień w klasycznym sensie jest niewidoczny – energia uwalniana jest jako promieniowanie podczerwone. Stosowane do ogrzewania przestrzeni halowych, suszenia lakierów, podgrzewania form wtryskowych. Ich sprawność promieniowania sięga 60-70%.
Palniki ręczne (lutownicze, do hydroizolacji, dechwastacji) to najmniejsze palniki inżektorowe, zasilane z butli propan-butanowej. Głowica może być cylindryczna lub płaska w zależności od zastosowania – lutowanie miękkie wymaga precyzyjnego skupienia ciepła, a podgrzewanie pap termozgrzewalnych – szerokiego, równomiernego płomienia.
Palniki inżektorowe a nadmuchowe – kiedy który typ?
Wybór między palnikiem atmosferycznym inżektorowym a nadmuchowym jest decyzją techniczno-ekonomiczną z kilkoma wymiarami.
Palnik atmosferyczny jest prostszy, tańszy w zakupie i niezależny od zasilania elektrycznego. Wadą jest niższa precyzja regulacji składu mieszanki i ograniczone możliwości modulacji mocy. Przy dużych obciążeniach termicznych lub wymaganiach co do emisji palniki nadmuchowe wypadają lepiej. Kotły z palnikami atmosferycznymi są coraz rzadziej instalowane przy nowych inwestycjach – nie spełniają wymagań klasy efektywności energetycznej ErP dla nowych kotłów.
Palnik nadmuchowy z wentylatorem i przepustnicą pozwala na precyzyjną modulację stosunku gaz/powietrze niezależnie od ciśnienia gazu w instalacji. W kotłach kondensacyjnych z modulacją mocy 1:5 lub 1:8 jest to kluczowa funkcja – kocioł pracuje z mocą dostosowaną do bieżącego zapotrzebowania, bez cykli start-stop, co dramatycznie podnosi sprawność sezonową.
Dostosowanie palnika do rodzaju gazu
Jeden palnik nie obsługuje wszystkich rodzajów gazów bez modyfikacji. Gaz ziemny (GZ-50, Wobbe number ok. 53 MJ/m³) i propan LPG (Wobbe number ok. 80 MJ/m³) mają różną wartość opałową i różną gęstość, co wymaga innych dysz i innych regulacji powietrza.
Konwersja kotła z gazu ziemnego na propan obejmuje zazwyczaj wymianę dysz gazowych (mniejsza średnica dla propanu, bo jest bardziej kaloryczny), zmianę ciśnienia roboczego i korektę regulatora powietrza. Producenci kotłów dostarczają zestawy konwersji i instrukcje – samodzielna konwersja bez zestawu serwisowego producenta i weryfikacji przez gazownika to błąd bezpieczeństwa.
Diagnostyka i typowe usterki palników inżektorowych
Pulsujący lub unoszący się płomień to objaw niestabilnej mieszanki – najczęściej zanieczyszczonej dyszy lub nieprawidłowego ciśnienia gazu. Dysze czyszczone mechanicznie druciakiem tracą kalibrację – prawidłowe czyszczenie to przedmuchanie sprężonym powietrzem lub przemycie rozpuszczalnikiem bez mechanicznego poszerzania otworu.
Płomień żółty lub pomarańczowy (zamiast niebieskiego z minimalnym żółtym czubkiem) sygnalizuje niedostatek powietrza – spalanie niecałkowite z ryzykiem emisji CO. Przyczyny to zanieczyszczone otwory dopływu powietrza, zbyt zamknięty regulator powietrza lub za wysokie ciśnienie gazu.
Płomień zbyt krótki lub niestabilny, gasnący przy zmniejszeniu mocy – sygnał nadmiaru powietrza lub za niskiego ciśnienia zasilania. Sprawdzenie ciśnienia gazu na króćcu przed palnikiem manometrem membranowym to pierwsza czynność diagnostyczna.
Zapalanie zwrotne (płomień cofa się do komory mieszania, słyszalny odgłos) to sytuacja niebezpieczna, wskazująca na zbyt wolny przepływ gazu przy wysokiej temperaturze głowicy. Występuje przy zbyt małej mocy lub uszkodzonej głowicy z powiększonymi szczelinami.
Bezpieczeństwo i przepisy
Palniki gazowe pracujące w instalacjach stałych (kotły, piece przemysłowe) podlegają regulacjom dyrektywy GAD (Gas Appliances Directive) w UE, implementowanej w Polsce przez rozporządzenie dotyczące urządzeń spalających paliwa gazowe. Urządzenia muszą posiadać oznakowanie CE potwierdzające zgodność z wymaganiami bezpieczeństwa.
Instalacje gazowe zasilające palniki muszą być wykonane przez instalatora z uprawnieniami gazowymi i odebrane przez dostawcę gazu lub GAZOWNIĘ. Samodzielny montaż przewodów gazowych zasilających palnik to wykroczenie i podstawa do unieważnienia polisy ubezpieczeniowej przy ewentualnej szkodzie.
Palniki ręczne (lutownicze, do hydroizolacji) zasilane butlą propanową nie wymagają instalacji stałej, ale podlegają ogólnym przepisom BHP dotyczącym pracy z gazami palnymi – przechowywanie butli w pozycji pionowej, zakaz użytkowania w zamkniętych przestrzeniach bez wentylacji, zakaz używania w pobliżu materiałów łatwopalnych.
FAQ
Czym różni się palnik inżektorowy od nadmuchowego?
W palniku inżektorowym (atmosferycznym) powietrze do spalania zasysane jest samoczynnie przez efekt Venturiego – bez wentylatora. W palniku nadmuchowym powietrze jest dostarczane mechanicznie przez wentylator z przepustnicą, co daje precyzyjną kontrolę składu mieszanki niezależną od ciśnienia gazu i warunków otoczenia. Palniki nadmuchowe są droższe, wymagają zasilania elektrycznego, ale pracują z wyższą sprawnością i lepiej modulują moc.
Czy palnik do gazu ziemnego zadziała na propanie?
Nie bez modyfikacji. Propan ma wyższą wartość opałową i inne wymagania co do ciśnienia zasilania niż gaz ziemny. Bez wymiany dyszy i korekty regulatora powietrza mieszanka będzie bogata w gaz, co prowadzi do spalania niecałkowitego i emisji CO. Każdy producent urządzeń gazowych określa wymagania konwersji w dokumentacji serwisowej.
Jak często czyścić dyszę palnika?
W kotłach grzewczych przy gazowaniu ziemnym dobrej jakości – raz do roku przy przeglądzie serwisowym. Przy zasilaniu propanem z butli niskiej jakości lub przy pracy w zapylonym środowisku – częściej. Objawem zabrudzenia dyszy jest zmieniony kształt lub kolor płomienia.
Co oznacza płomień żółty zamiast niebieskiego?
Żółty płomień to niecałkowite spalanie spowodowane niedoborem powietrza lub zanieczyszczeniem palnika. Produktem ubocznym niecałkowitego spalania jest tlenek węgla CO – bezbarwny, bezwonny i śmiertelnie niebezpieczny przy stężeniach powyżej 200 ppm w zamkniętym pomieszczeniu. Żółty płomień w kotle wymaga natychmiastowej interwencji serwisowej.
Czy palnik inżektorowy działa przy braku prądu?
Tak – mechanizm zasysania powietrza jest czysto gazodynamiczny i nie wymaga energii elektrycznej. W kotłach z palnikiem atmosferycznym i zapalnikiem piezoelektrycznym lub ręcznym można zapłon przeprowadzić bez prądu. Nowoczesne kotły mają jednak elektroniczne sterowanie pracą, termostaty i pompy obiegowe – bez prądu cały kocioł i tak nie pracuje. Palniki ręczne zasilane butlą działają całkowicie niezależnie od instalacji elektrycznej.
Jak sprawdzić, czy palnik jest prawidłowo wyregulowany?
Najwygodniejsza metoda dla użytkownika to ocena wzrokowa płomienia – powinien być niebieski, stabilny, bez żółtych języków i bez tendencji do pulsowania. Precyzyjna ocena wymaga analizatora spalin mierzącego zawartość O₂, CO₂ i CO w spalinach – to zadanie dla serwisanta gazowego. Zawartość CO w spalinach poniżej 100 ppm przy pracy kotła w normalnych warunkach to dobry wskaźnik prawidłowego spalania.
Jakie uprawnienia są potrzebne do serwisowania palników gazowych?
Do serwisowania palników w instalacjach stałych (kotły, piece) wymagane są uprawnienia gazowe kategorii D lub E, wydawane przez Urząd Dozoru Technicznego (UDT) lub Stowarzyszenie Naukowo-Techniczne Inżynierów i Techników Przemysłu Naftowego i Gazowniczego (SITPNiG). Regulacja i naprawa palników gazowych przez osobę bez tych uprawnień jest niezgodna z prawem i stwarza bezpośrednie zagrożenie bezpieczeństwa.
