Wpust główny może zostać zatkany liśćmi, zamarznąć albo nie poradzić sobie z gwałtownym opadem. Jeżeli dach otacza attyka, woda nie ma wtedy naturalnej drogi odpływu i zaczyna obciążać konstrukcję. Przelew awaryjny ma uruchomić się zanim poziom wody stanie się niebezpieczny lub deszczówka przedostanie się do budynku.
Czym jest przelew awaryjny?
Przelew awaryjny jest elementem zapasowego systemu odwodnienia. Jego wlot znajduje się wyżej niż poziom roboczy odwodnienia podstawowego. Podczas zwykłego deszczu pozostaje nieaktywny. Zaczyna odprowadzać wodę dopiero po osiągnięciu zaprojektowanego poziomu spiętrzenia.

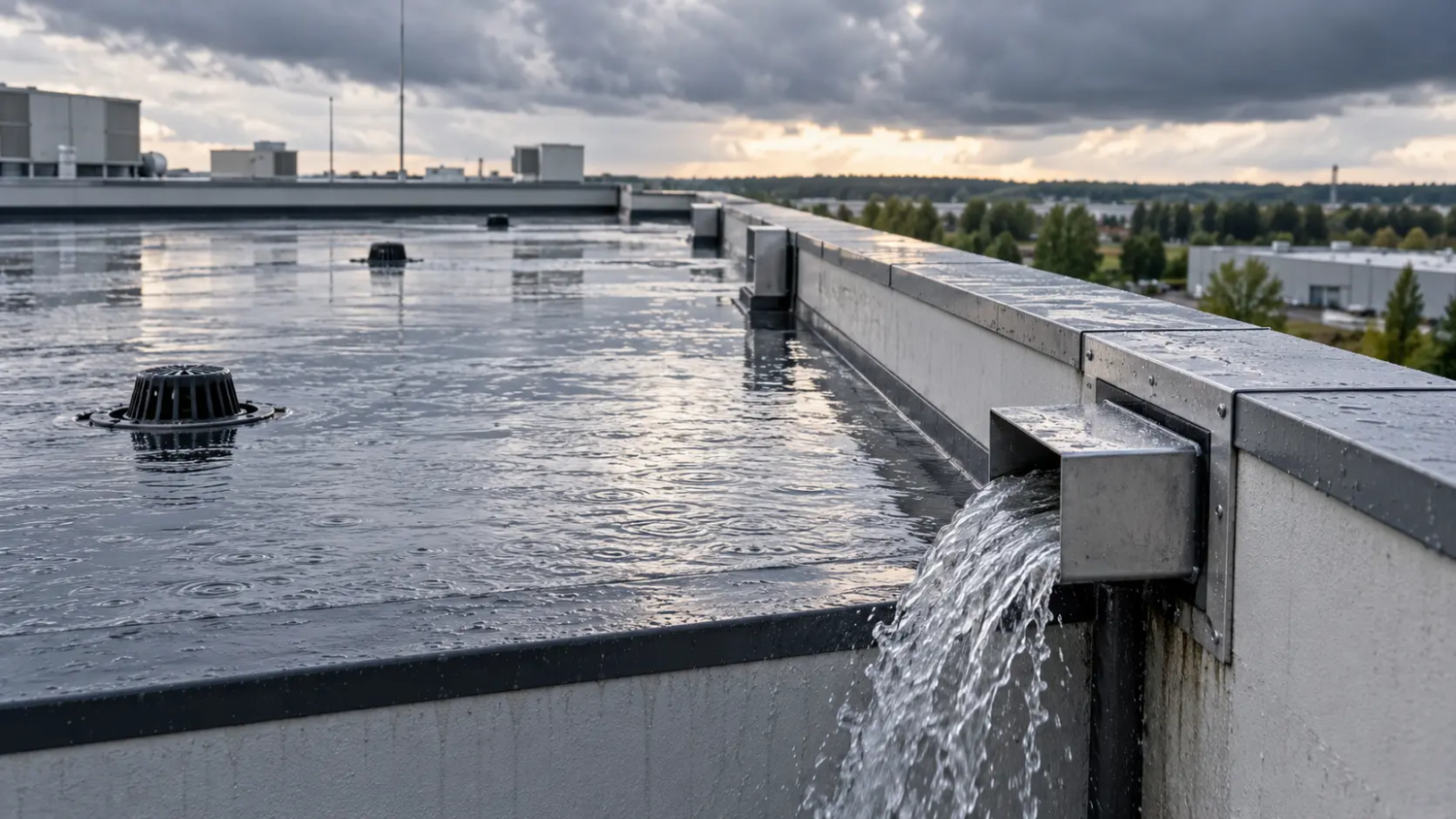

Takie rozwiązanie może mieć formę prostokątnego otworu lub kielicha przechodzącego przez attykę, rzygacza odprowadzającego wodę poza elewację albo dodatkowego wpustu dachowego z podwyższonym wlotem. Awaryjne wpusty wewnętrzne wymagają osobnej drogi odprowadzenia wody, zaprojektowanej tak, aby uszkodzenie podstawowej instalacji nie unieruchomiło jednocześnie obu systemów.
Przelewu nie należy mylić z wpustem attykowym pracującym jako główne odwodnienie. Z zewnątrz elementy mogą wyglądać podobnie, ale różnią się rzędną montażu, założoną funkcją i warunkami obliczeniowymi.
Co wynika z przepisów i norm?
Polskie warunki techniczne wymagają odprowadzenia wody opadowej z dachów i tarasów. Paragraf 319 wskazuje również, że dachy powinny mieć spadki umożliwiające odpływ deszczu i wody z topniejącego śniegu. Rozporządzenie nie podaje jednak uniwersalnego wymiaru przelewu ani jednej wysokości jego montażu.
Metodę obliczania przepustowości grawitacyjnych systemów odprowadzania wody z dachów opisuje PN-EN 12056-3. W odniesieniu do płaskich dachów z attykami norma wskazuje potrzebę zapewnienia przynajmniej dwóch wylotów albo jednego wylotu i przelewu awaryjnego dla każdej odwadnianej powierzchni. Zaleca także rozwiązania ograniczające ryzyko przelania wody do budynku lub przeciążenia konstrukcji.
Nie oznacza to, że każdy dach można wyposażyć w ten sam przelew awaryjny kupiony według powierzchni z prostej tabeli. Projektant musi powiązać odwodnienie z geometrią połaci, deszczem obliczeniowym, nośnością konstrukcji, maksymalnym poziomem wody i miejscem bezpiecznego zrzutu.
Kiedy przelew awaryjny jest szczególnie potrzebny?
Najbardziej oczywistym przypadkiem jest dach otoczony attyką, na którym awaria wpustów prowadzi do stałego wzrostu poziomu wody. Zapasowa droga odpływu jest również bardzo ważna, gdy dach ma odwodnienie wewnętrzne, a uszkodzenie przewodu może pozostawać niewidoczne z zewnątrz.
Przelewy trzeba rozważyć zwłaszcza na dachach:
- podzielonych na kilka niezależnych zlewni;
- z jednym wpustem w danej niecce;
- o dużej powierzchni i długiej drodze spływu;
- zielonych lub balastowych, gdzie odpływy mogą być trudniej dostępne;
- wyposażonych w instalacje i podstawy urządzeń zakłócające spływ;
- nad pomieszczeniami, w których zalanie powoduje szczególnie duże straty;
- narażonych na liście, żwir, lód albo inne zanieczyszczenia;
- z odwodnieniem podciśnieniowym, dla którego stan awaryjny wymaga odrębnego rozwiązania.
Kluczowe pytanie brzmi: co stanie się z wodą po całkowitej utracie wydajności odpływu głównego? Jeśli pozostanie uwięziona na połaci, zapasowa droga odprowadzenia jest elementem ochrony konstrukcji, a nie opcjonalnym dodatkiem.
Dlaczego kilka centymetrów wody ma znaczenie konstrukcyjne?
Jeden milimetr wody na powierzchni jednego metra kwadratowego odpowiada jednemu litrowi, czyli w przybliżeniu jednemu kilogramowi. Warstwa 50 mm oznacza więc około 50 kg dodatkowego obciążenia na każdy metr kwadratowy. Przy 100 mm jest to już około 100 kg/m².
Na dachu o powierzchni 1000 m² warstwa wody o średniej głębokości 50 mm waży około 50 ton. Obciążenie nie zawsze rozkłada się równomiernie. Ugięcie konstrukcji może utworzyć lokalne zagłębienie, do którego spływa jeszcze więcej wody. Większe obciążenie zwiększa ugięcie, a pogłębiona niecka gromadzi kolejną porcję deszczówki. Zjawisko to może prowadzić do niebezpiecznego sprzężenia.
Hydroizolacja może przez pewien czas pozostać szczelna, mimo że poziom wody jest już niepożądany. Brak przecieku nie jest więc dowodem, że sytuacja pozostaje bezpieczna dla konstrukcji.
Projekt zaczyna się od podziału dachu na zlewnie
Nie należy dobierać przelewu wyłącznie do całkowitej powierzchni budynku. Najpierw trzeba ustalić, jaka część połaci rzeczywiście spływa do danego wpustu. Attyki, przeciwspadki, dylatacje, świetliki, podstawy urządzeń i lokalne ugięcia mogą tworzyć oddzielne zlewnie.
Każda niecka powinna mieć własną drogę podstawowego i awaryjnego odpływu. Przelew znajdujący się po drugiej stronie kalenicy spadkowej nie zabezpiecza obszaru, z którego woda nie jest w stanie do niego dopłynąć.
Podczas inwentaryzacji istniejącego dachu warto wykonać pomiary rzędnych, a nie opierać się wyłącznie na dokumentacji. Warstwy mogły zostać wykonane inaczej, termoizolacja mogła osiąść, a konstrukcja ugiąć się w czasie eksploatacji.
Jak oblicza się strumień wody z dachu?
Podstawowa zależność ma postać:
Q = r × A × C
Q oznacza obliczeniowy strumień odpływu, r jest miarodajnym natężeniem deszczu, A efektywną powierzchnią zlewni, a C współczynnikiem spływu. Jednostki trzeba dobrać tak, aby wynik otrzymać w litrach na sekundę.
Do powierzchni dachu należy doliczyć inne powierzchnie, z których woda faktycznie na niego trafia. Mogą to być wyższe połacie, fragmenty elewacji albo urządzenia odprowadzające skropliny. Sposób określenia powierzchni efektywnej i natężenia deszczu powinien wynikać z przyjętej metody projektowej.
Przykładowo dla zlewni 800 m², natężenia 0,03 l/(s·m²) i współczynnika spływu 1,0 otrzymujemy:
0,03 × 800 × 1,0 = 24 l/s
Jeżeli przez dziesięć minut żaden odpływ nie działałby, na dach trafiłoby 14 400 litrów, czyli około 14,4 tony wody. To przykład pokazujący skalę, a nie gotowa podstawa do doboru urządzeń. Właściwe natężenie i scenariusz awaryjny ustala projektant.
Czy przelew ma odprowadzić cały deszcz?
Odpowiedź zależy od przyjętej koncepcji. W niektórych projektach system awaryjny ma samodzielnie przejąć określony deszcz w przypadku całkowitego zablokowania odwodnienia podstawowego. W innych jego wydajność jest rozpatrywana łącznie z częściowo działającymi wpustami głównymi.
Założenie musi być zapisane w projekcie. Nie można automatycznie odjąć nominalnej wydajności instalacji głównej, jeśli analizowany stan awaryjny polega właśnie na jej niedrożności. Trzeba też uwzględnić ryzyko przeciążenia odbiornika, brak zasilania urządzeń pomocniczych i możliwość zamarznięcia fragmentu instalacji.
Im poważniejsze byłyby skutki zalania lub przeciążenia, tym bardziej konserwatywnie należy definiować stan awaryjny. Dotyczy to między innymi hal o dużej powierzchni, obiektów z kosztownym wyposażeniem oraz budynków, w których przerwa w działaniu generuje wysokie straty.
Wysokość montażu nie może być przypadkowa
Wlot przelewu umieszcza się powyżej poziomu roboczego odpływu podstawowego, aby nie uczestniczył w zwykłym odwodnieniu. Nie może jednak znajdować się tak wysoko, aby przed jego uruchomieniem obciążenie wodą przekroczyło wartość dopuszczoną przez konstruktora albo woda dotarła do progów, obróbek i innych wrażliwych miejsc.
Rzędną należy ustalić na podstawie:
- poziomu hydroizolacji przy odpływie głównym;
- dopuszczalnego spiętrzenia nad wpustem podstawowym;
- nośności i ugięcia konstrukcji;
- wysokości wywinięć hydroizolacji;
- poziomu progów, dylatacji i przebić;
- spiętrzenia potrzebnego do uzyskania wydajności przelewu;
- tolerancji wykonawczych.
Jedna wartość, na przykład 35 lub 50 mm, nie będzie właściwa dla każdego dachu. Ten sam przelew zamontowany o kilka centymetrów wyżej może uruchomić się dopiero przy znacznie większym obciążeniu połaci.
Średnica to za mało. Liczy się wydajność przy określonym spiętrzeniu
Przepustowość wpustu lub przelewu zależy od geometrii wlotu, przewodu, długości, oporów oraz wysokości słupa wody. Im większe spiętrzenie, tym większy strumień może przepłynąć przez ten sam element. Dlatego wartość z karty katalogowej ma sens tylko razem z podaną wysokością wody.
Nie wolno porównywać dwóch produktów wyłącznie na podstawie średnicy rury. Element z szerokim, dobrze ukształtowanym wlotem może zachowywać się inaczej niż długa tuleja o tej samej średnicy. Kratka, kosz, kolano, redukcja lub przewód o małym spadku także mogą ograniczyć wydajność.
W projekcie należy korzystać z charakterystyki hydraulicznej potwierdzonej dla danego wyrobu i konfiguracji. Jeśli producent podaje wydajność bez informacji o wysokości spiętrzenia, nie jest to wystarczająca podstawa do odpowiedzialnego doboru.
Liczba i rozmieszczenie przelewów
Jeden duży przelew nie zawsze zastąpi kilka mniejszych. Jeżeli dach jest podzielony na niecki, każda musi mieć możliwość odprowadzenia wody. Kilka punktów awaryjnych ogranicza również skutki miejscowego zatkania, lecz zwiększa liczbę detali w hydroizolacji.
Przelew powinien znaleźć się w miejscu, do którego prowadzą spadki również przy zakładanym poziomie spiętrzenia. Trzeba sprawdzić, czy woda nie zostanie zatrzymana przez krawężnik techniczny, podstawę urządzenia, dylatację albo nierówność przy attyce.
Na dużych dachach pomocny jest plan zlewni pokazujący kierunki spływu, rzędne wpustów, poziomy uruchomienia przelewów i maksymalny dopuszczalny poziom wody. Dokument powinien być skoordynowany przez projektanta instalacji, konstruktora i architekta.
Awaryjna droga odpływu powinna pozostać niezależna
Podłączenie odpływu awaryjnego do tej samej niedrożnej rury poniżej stropu może sprawić, że oba systemy przestaną działać z tej samej przyczyny. Bezpieczne rozwiązanie prowadzi wodę niezależną trasą albo łączy instalacje dopiero w miejscu, w którym wspólna awaria nie przekreśli funkcji zabezpieczającej. Decyzja wymaga obliczeń i analizy całego układu.
Wylot awaryjny dobrze jest zlokalizować tak, aby wypływ był widoczny. Pojawienie się wody stanowi wtedy sygnał, że system główny jest niewydolny lub zatkany. Zrzut nie może jednak powodować zagrożenia dla ludzi, zalewać elewacji, wejścia, chodnika ani sąsiedniej nieruchomości.
Nie należy traktować kanalizacji deszczowej jako odbiornika o nieograniczonej przepustowości. Jeżeli podstawowy i awaryjny odpływ trafiają do przeciążonego kolektora, samo zwiększenie liczby wpustów na dachu może nie rozwiązać problemu.
Połączenie z hydroizolacją
Przelew jest przebiciem attyki lub połaci, dlatego jego kołnierz musi być zgodny z hydroizolacją. Inne rozwiązania stosuje się do papy termozgrzewalnej, inne do PVC, TPO, EPDM i izolacji płynnych. Przypadkowe łączenie materiałów uszczelniaczem nie tworzy przewidywalnego detalu.
Trzeba zaprojektować również ciągłość termoizolacji, paroizolacji i obróbek attyki. Źle osadzona tuleja może stać się mostkiem cieplnym, miejscem kondensacji albo punktem wnikania wody za hydroizolację. Korpus powinien mieć stabilne podparcie, aby ruch rury nie obciążał połączenia z membraną.
Na dachu odwróconym, balastowym lub zielonym należy zastosować nadbudowy i osłony umożliwiające dopływ wody. Żwir, substrat i geowłóknina nie mogą zasłaniać wlotu ani ograniczać wymaganej przestrzeni przepływu.
Najczęstsze błędy projektowe i wykonawcze
Pierwszym błędem jest potraktowanie dowolnego otworu w attyce jako przelewu. Jeśli nie obliczono jego przepustowości, nie znamy rzeczywistego poziomu zabezpieczenia.
Drugi błąd to montaż zbyt wysoko. Woda uruchamia odpływ dopiero po przekroczeniu poziomu bezpiecznego dla konstrukcji albo detali. Trzeci to umieszczenie przelewu w punkcie, do którego nie prowadzi spadek.
Czwarty błąd polega na podłączeniu systemu awaryjnego do tego samego wąskiego lub podatnego na zatkanie odcinka. Piąty to przyjęcie wydajności katalogowej dla innej wysokości spiętrzenia. Szósty to nieuwzględnienie wpływu kratek, kolan i redukcji.
Często pomija się także bezpieczne miejsce zrzutu. Woda wypływająca nad wejściem może stworzyć zagrożenie dla użytkowników, a spływająca po elewacji powodować zawilgocenie. Błędem eksploatacyjnym jest natomiast zasłonięcie przelewu podczas montażu instalacji, remontu albo wykonywania warstwy balastowej.
Przelew awaryjny musi być zaprojektowany, a nie tylko zamontowany
Skuteczne zabezpieczenie powstaje przez połączenie obliczeń hydraulicznych z oceną konstrukcji i geometrii dachu. Projektant musi znać powierzchnię zlewni, natężenie deszczu, dopuszczalne spiętrzenie, charakterystykę przelewu i bezpieczną trasę odprowadzenia wody.
Najbardziej nieoczywisty jest związek wydajności z obciążeniem. Aby mały przelew osiągnął wyższy przepływ, potrzebuje większego słupa wody, ale właśnie ten słup stanowi dodatkowy ciężar dla dachu. Nie można więc zwiększać obliczeniowej wydajności przez dowolne podnoszenie poziomu spiętrzenia.
Prawidłowo dobrany przelew pozostaje niewidoczny w codziennym użytkowaniu, lecz ogranicza skutki zatkania, awarii i opadu przekraczającego możliwości systemu podstawowego. Jego brak może zostać zauważony dopiero wtedy, gdy na dachu zgromadzą się dziesiątki ton wody. Dlatego odwodnienie awaryjne należy traktować jako część bezpieczeństwa budynku, a nie jako dodatkowy otwór w attyce.
