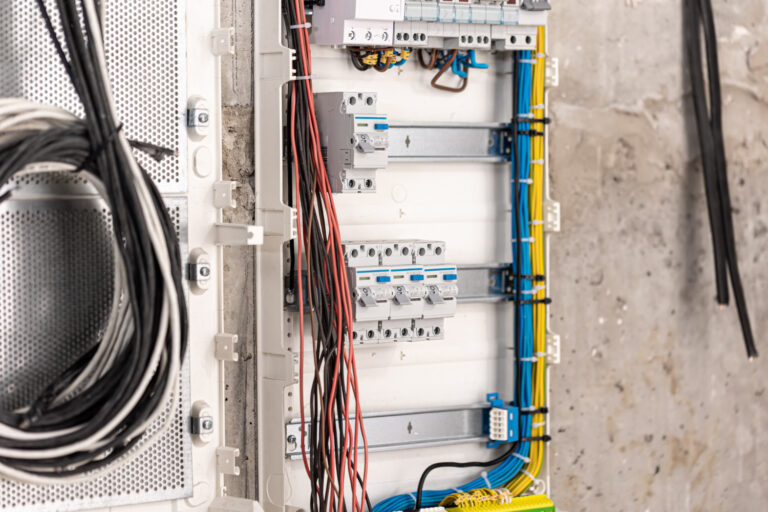

Podłączanie kabli to podstawowa czynność w wielu projektach elektrycznych, jednak czasem spotykamy się z sytuacją, w której musimy połączyć kabel 3-żyłowy z 2-żyłowym. Choć może się to wydawać trudne, z odpowiednią wiedzą i narzędziami, można to wykonać bezpiecznie i skutecznie. W tym poradniku krok po kroku wyjaśnimy, jak prawidłowo podłączyć kabel 3-żyłowy do 2-żyłowego, uwzględniając zasady bezpieczeństwa i najważniejsze wskazówki.
Różnice między kablem 3-żyłowym a 2-żyłowym
Zanim przystąpimy do samego podłączenia, warto zrozumieć, czym różnią się te dwa typy kabli.
Kabel 3-żyłowy
- Fazowy (L): Przewód, który przewodzi prąd (zazwyczaj brązowy, czarny lub szary).
- Neutralny (N): Zwykle niebieski, zamyka obwód elektryczny.
- Ochronny (PE): Zielono-żółty przewód, który zapewnia uziemienie i chroni przed porażeniem prądem.
Kabel 2-żyłowy
- Fazowy (L): Podobnie jak w przypadku kabla 3-żyłowego, przewód fazowy przewodzi prąd.
- Neutralny (N): Służy do zamykania obwodu, ale brak przewodu ochronnego (PE).
Kiedy mamy do czynienia z kablem 2-żyłowym, brakuje przewodu ochronnego, co jest istotnym aspektem przy pracy z urządzeniami wymagającymi uziemienia.
Jakie narzędzia będą potrzebne?
Przed przystąpieniem do pracy upewnij się, że masz wszystkie niezbędne narzędzia:
- Śrubokręty izolowane – dla bezpieczeństwa pracy z instalacjami elektrycznymi.
- Nożyk do ściągania izolacji – niezbędny do odpowiedniego przygotowania przewodów.
- Złączki elektryczne (np. Wago lub kostki elektryczne) – do łączenia przewodów.
- Izolacja termokurczliwa lub taśma izolacyjna – do zabezpieczenia połączeń.
- Próbnik napięcia – dla upewnienia się, że obwód jest bezpieczny do pracy.
Krok po kroku: jak podłączyć kabel 3-żyłowy z 2-żyłowym?
Krok 1: Zabezpiecz się
Zanim zaczniesz jakiekolwiek prace elektryczne, pamiętaj, że bezpieczeństwo jest najważniejsze. Zawsze odłącz zasilanie w obwodzie, nad którym będziesz pracować, wyłączając odpowiedni bezpiecznik w skrzynce elektrycznej. Upewnij się, że napięcie zostało wyłączone, używając próbki napięcia.
Krok 2: Przygotowanie przewodów
Za pomocą nożyka do ściągania izolacji, zdejmij zewnętrzną izolację z obu kabli na około 5–7 cm, nie uszkadzając przy tym żył wewnętrznych. Następnie zdejmij izolację z końcówki każdej z żył na około 1 cm. Upewnij się, że przewody są czyste i gotowe do połączenia.
Krok 3: Połączenie przewodów fazowych (L)
W kablu 3-żyłowym i 2-żyłowym znajdziesz przewód fazowy (zwykle brązowy, czarny lub szary).
- Połącz te przewody ze sobą, używając odpowiedniej złączki elektrycznej (np. Wago lub kostki).
- Upewnij się, że przewody są dobrze osadzone i mocno przylegają w złączce.
Krok 4: Połączenie przewodów neutralnych (N)
Przewód neutralny w obu kablach (niebieski) także należy połączyć. Postępuj tak samo, jak przy połączeniu przewodów fazowych, upewniając się, że przewody są odpowiednio wpięte w złączkę.
Krok 5: Obsługa przewodu ochronnego (PE)
Kabel 2-żyłowy nie posiada przewodu ochronnego, dlatego:
- Opcja 1: Jeśli urządzenie, które podłączasz, nie wymaga uziemienia, po prostu zaizoluj końcówkę przewodu PE, aby nie miała kontaktu z innymi przewodami.
- Opcja 2: Jeśli urządzenie wymaga uziemienia, a masz dostęp do metalowej obudowy lub puszki z odpowiednim uziemieniem, przewód PE możesz podłączyć do uziemienia. Pamiętaj, że brak uziemienia w instalacji może stanowić zagrożenie, dlatego warto skonsultować się z elektrykiem, jeśli nie masz pewności.
Krok 6: Izolacja połączeń
Po połączeniu wszystkich przewodów, zabezpiecz je przed przypadkowym kontaktem z innymi elementami instalacji. Użyj izolacji termokurczliwej lub taśmy izolacyjnej, aby upewnić się, że przewody są odpowiednio zabezpieczone.
Krok 7: Sprawdzenie połączenia
Po zakończeniu montażu, włącz zasilanie w skrzynce elektrycznej. Użyj testera napięcia, aby upewnić się, że w obwodzie jest prąd, a połączenia zostały wykonane prawidłowo. Przetestuj urządzenie, które podłączyłeś, aby upewnić się, że działa bez problemu.
Kiedy skontaktować się z elektrykiem?
Choć podłączenie kabla 3-żyłowego do 2-żyłowego jest zadaniem, które może wykonać każdy majsterkowicz, są sytuacje, w których warto wezwać profesjonalistę:
- Jeśli instalacja elektryczna jest stara i nie masz pewności co do jej stanu.
- Kiedy urządzenie wymaga specjalnego uziemienia, a Twoja instalacja go nie posiada.
- W przypadku prac przy instalacjach o dużym napięciu lub obciążeniu.
Pamiętaj, że bezpieczeństwo jest najważniejsze, a błędy w elektryce mogą prowadzić do poważnych wypadków.
Podsumowanie
Podłączenie kabla 3-żyłowego do 2-żyłowego to zadanie, które można wykonać bezpiecznie i sprawnie, jeśli przestrzegasz odpowiednich zasad i masz odpowiednie narzędzia i wiedzę o oznaczeniach kabli elektrycznych. Pamiętaj o zasadach bezpieczeństwa, dokładnym przygotowaniu przewodów oraz odpowiedniej izolacji. Jeśli nie jesteś pewien, jak postępować z przewodem ochronnym lub masz wątpliwości co do swojej instalacji, zawsze skonsultuj się z elektrykiem.
Majsterkowanie to świetna zabawa, ale zawsze zachowuj ostrożność i dbaj o bezpieczeństwo!
