Próbówka elektryczna, nazywana również próbnikiem napięcia, należy do najbardziej podstawowych narzędzi diagnostycznych w pracy z instalacjami elektrycznymi. Jej popularność wynika z prostoty konstrukcji i szybkości działania. Jednocześnie to właśnie ta prostota bywa źródłem błędnych założeń dotyczących bezpieczeństwa i zakresu zastosowania.
Próbówka nie jest urządzeniem pomiarowym. Jej zadaniem nie jest analiza parametrów instalacji, lecz jedynie sygnalizacja obecności napięcia. Zrozumienie tej różnicy ma kluczowe znaczenie dla bezpiecznej pracy.
Budowa i zasada działania próbówki elektrycznej
Klasyczna próbówka składa się z metalowego grotu, izolowanej rękojeści oraz elementu sygnalizacyjnego w postaci żarówki neonowej lub diody LED. Wewnątrz znajduje się rezystor ograniczający prąd, który pozwala na bezpieczne wykrycie napięcia bez ryzyka porażenia.
Działanie próbówki opiera się na bardzo niewielkim przepływie prądu. Gdy grot dotknie przewodnika znajdującego się pod napięciem, a użytkownik trzyma próbówkę w dłoni, obwód zostaje zamknięty przez ciało użytkownika. Powoduje to zaświecenie elementu sygnalizacyjnego.
To oznacza, że skuteczność próbówki zależy nie tylko od napięcia, ale również od warunków otoczenia i kontaktu użytkownika z narzędziem.
Rodzaje próbnika napięcia i ich właściwości

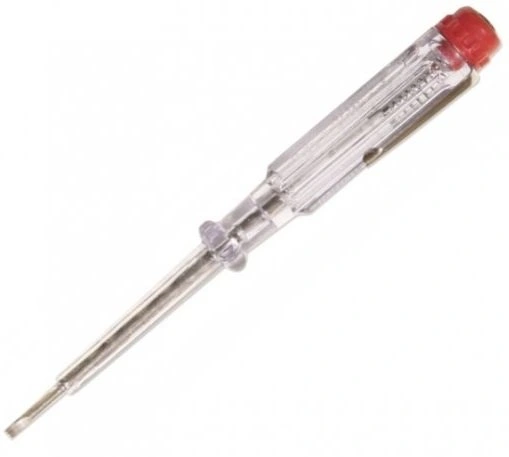

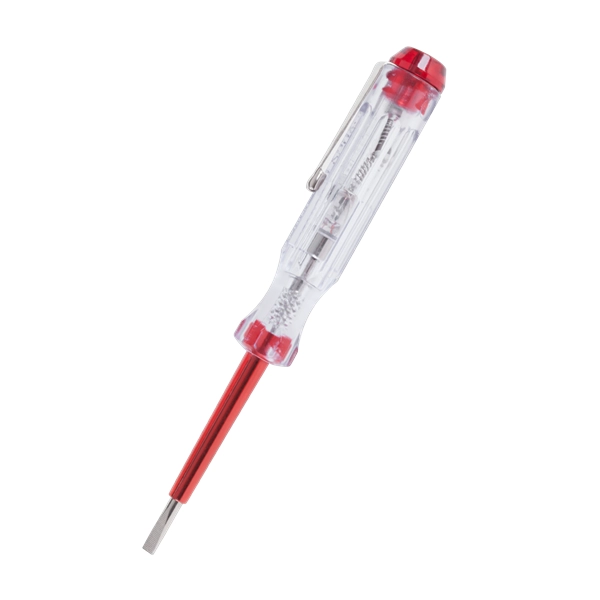

Najstarszym i wciąż spotykanym rozwiązaniem są próbówki neonowe. Ich zaletą jest prostota i odporność na uszkodzenia, natomiast wadą ograniczona widoczność sygnału w jasnym oświetleniu. Żarówka neonowa świeci stosunkowo słabo, co może prowadzić do niejednoznacznych odczytów.

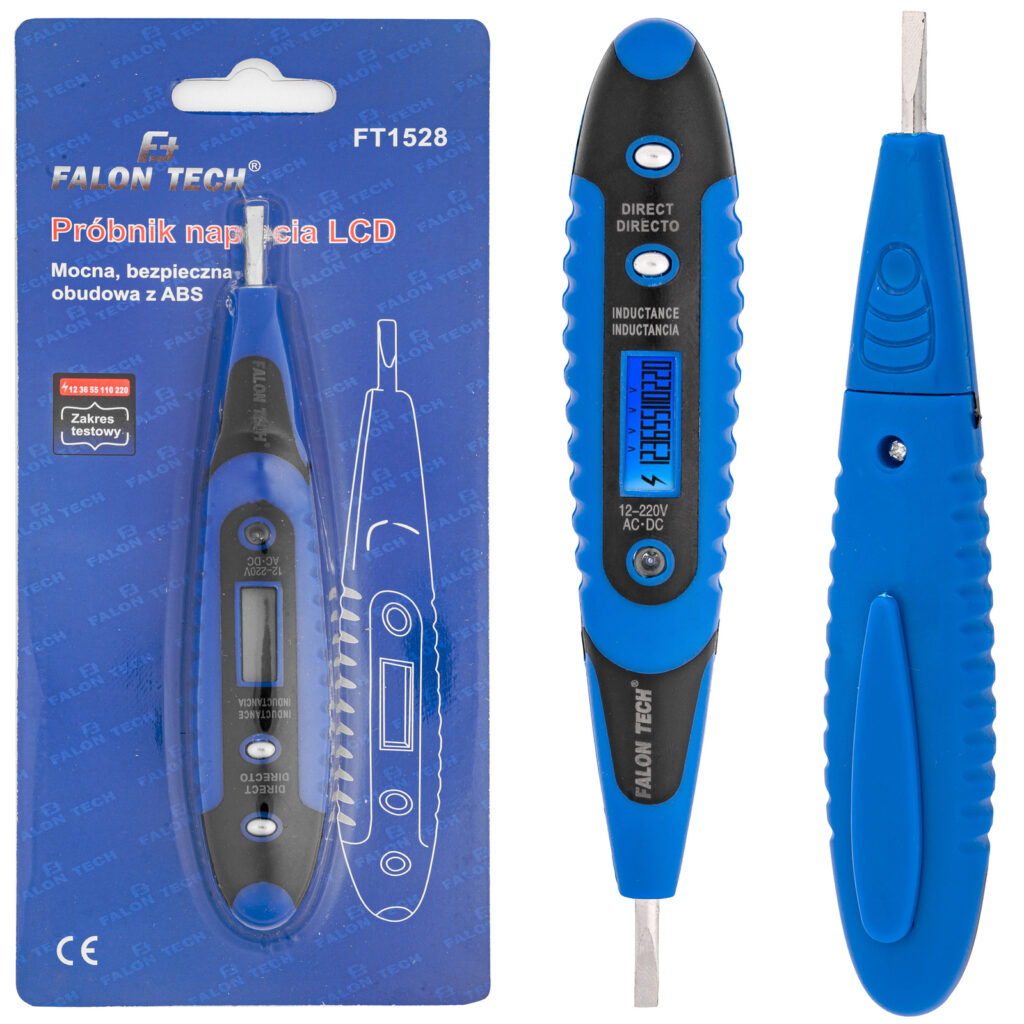

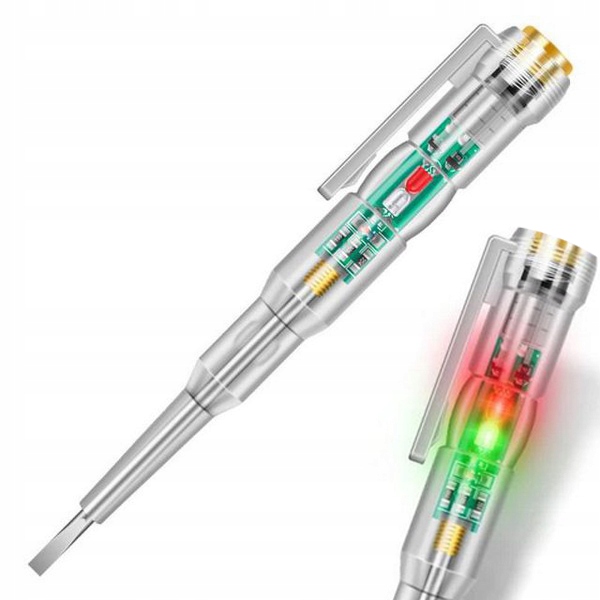

Nowocześniejsze próbówki LED oferują wyraźniejszą sygnalizację i lepszą czytelność. W praktyce są wygodniejsze w codziennej pracy, jednak nadal podlegają tym samym ograniczeniom funkcjonalnym co wersje neonowe.
Niezależnie od typu, żadna klasyczna próbówka nie nadaje się do pomiaru wartości napięcia ani natężenia prądu.
Bezpieczeństwo pracy z próbnikiem napięcia
Próbówka bywa postrzegana jako narzędzie „bezpieczne z definicji”, co jest uproszczeniem. Jej bezpieczne użycie zależy od stanu technicznego, jakości izolacji oraz świadomości użytkownika.
Przed każdym użyciem próbówka powinna zostać sprawdzona na znanym, pewnym źródle napięcia. Brak sygnału nie zawsze oznacza brak napięcia w badanym obwodzie. Może oznaczać uszkodzenie narzędzia.
Równie istotne jest trzymanie próbówki wyłącznie za część izolowaną. Dotykanie metalowych elementów lub praca w wilgotnym środowisku znacząco zwiększają ryzyko porażenia.
Sprawdzanie obecności napięcia w gniazdach i przewodach
Próbówka pozwala szybko ustalić, czy w gnieździe lub przewodzie występuje napięcie fazowe. Dotknięcie grotem jednego z otworów gniazda lub odsłoniętego przewodu powoduje zapalenie się sygnalizacji, jeżeli obwód jest pod napięciem.
Warto pamiętać, że próbówka wykrywa napięcie względem potencjału użytkownika. Nie daje informacji o poprawności podłączeń, obecności przewodu neutralnego ani jakości uziemienia. Brak sygnału nie zawsze oznacza instalację bezpieczną.
Z tego powodu próbówka powinna być traktowana jako narzędzie wstępnej kontroli, a nie ostatecznego potwierdzenia stanu instalacji.
Sprawdzanie włączników i elementów osprzętu
W przypadku włączników próbówka umożliwia sprawdzenie, czy dany punkt jest pod napięciem. Dotknięcie zacisku lub elementu przewodzącego pozwala ustalić, czy napięcie dociera do włącznika.
Nie oznacza to jednak, że włącznik działa prawidłowo. Próbniki napięcia nie wykrywają przerw w obwodzie pod obciążeniem ani problemów kontaktowych, które ujawniają się dopiero w trakcie pracy instalacji.
To kolejny przykład ograniczenia funkcjonalnego, o którym często się zapomina.
Ograniczenia próbówki elektrycznej jako narzędzia diagnostycznego
Próbówka nie wykrywa niskich napięć, nie pozwala na ocenę ciągłości obwodu i nie nadaje się do pracy w instalacjach wymagających precyzyjnych pomiarów. Może również reagować fałszywie w obecności napięć indukowanych.
Z tego powodu nie powinna być jedynym narzędziem używanym przy pracach elektrycznych. Jej rola kończy się tam, gdzie zaczyna się diagnostyka techniczna wymagająca dokładnych danych.
Świadome korzystanie z próbówki polega na znajomości jej możliwości, ale przede wszystkim jej granic.
FAQ – najczęstsze pytania dotyczące próbówki elektrycznej
1. Czym jest próbówka elektryczna?
To prosty próbnik napięcia służący do wykrywania obecności napięcia w instalacjach elektrycznych.
2. Jak działa próbówka?
Sygnalizuje napięcie poprzez żarówkę neonową lub diodę LED, gdy grot dotknie przewodnika pod napięciem.
3. Czy próbówka jest bezpieczna?
Tak, pod warunkiem prawidłowego użytkowania i sprawnej izolacji.
4. Jak sprawdzić, czy próbówka działa?
Należy przetestować ją na znanym źródle napięcia przed rozpoczęciem pracy.
5. Czy próbówka mierzy napięcie?
Nie. Wykrywa jedynie jego obecność.
6. Czy można nią sprawdzać wszystkie obwody?
Można sprawdzać większość instalacji domowych, o ile napięcie mieści się w zakresie pracy próbówki.
7. Co oznacza brak sygnału?
Może oznaczać brak napięcia lub niesprawne narzędzie.
8. Czy próbówka nadaje się do pracy na zewnątrz?
Tylko w suchych warunkach i przy zachowaniu szczególnej ostrożności.
9. Czy próbówka może uszkodzić instalację?
Nie, jest zaprojektowana do pracy diagnostycznej bez ingerencji w obwód.
10. Jakie są alternatywy dla próbówki?
Multimetry oraz bezdotykowe testery napięcia oferujące szerszy zakres informacji.
